환경 시험 (Environment Test)

건축 자재의 환경(열, 기후, 역학)에 대한 평가를 진행하는 시험으로 열관류율, 결로 방지 성능, 기밀, 수밀, 내풍압, 침입 저항 성능 등을 측정함.

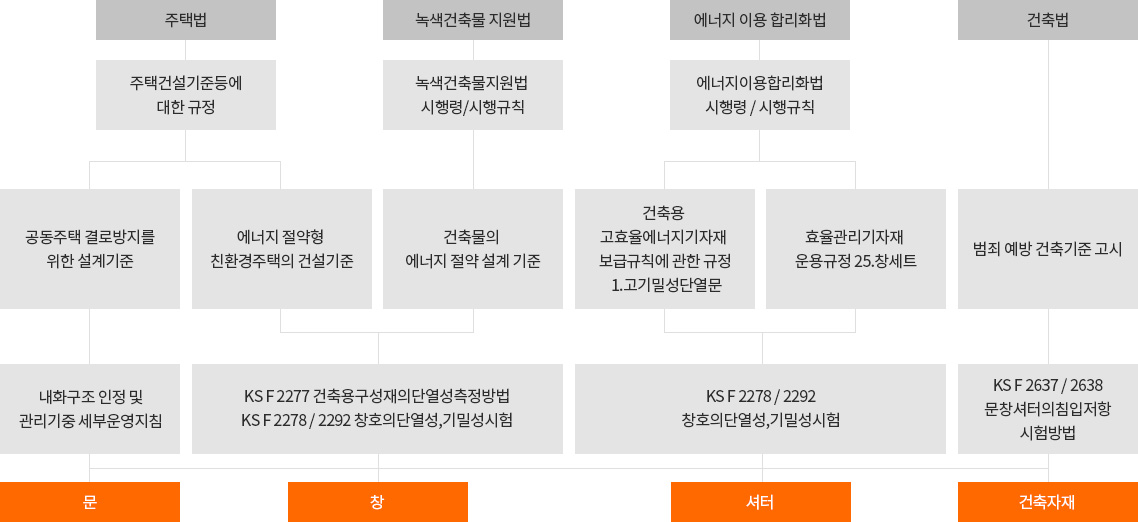

법적 체계

※ 해당안내서를 클릭하시면 다운받으실수 있습니다.

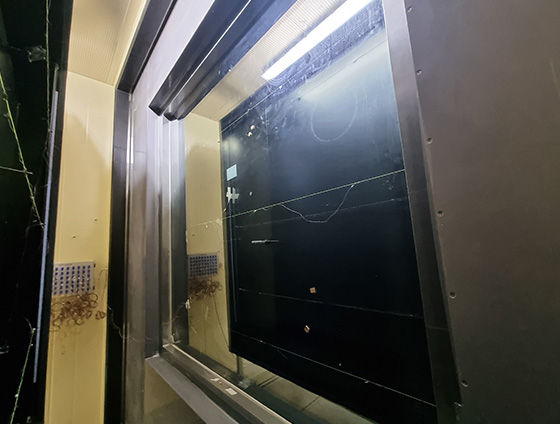

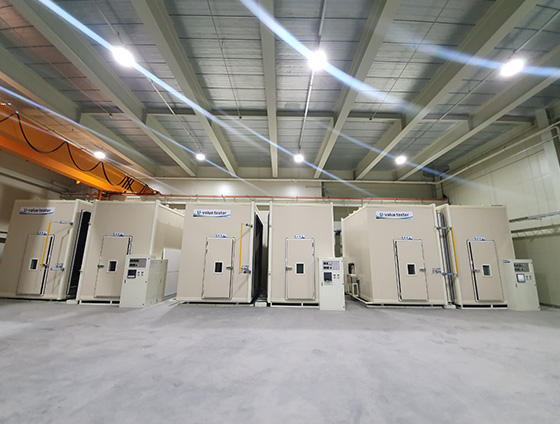

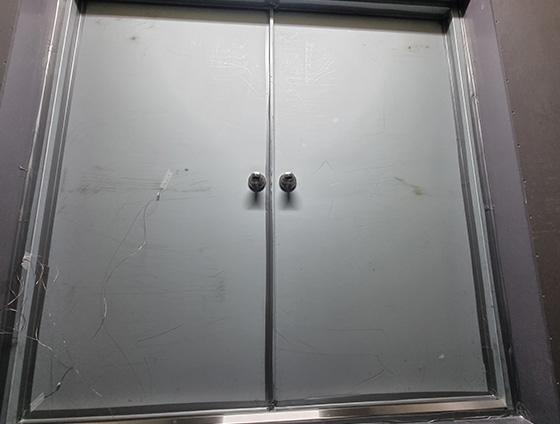

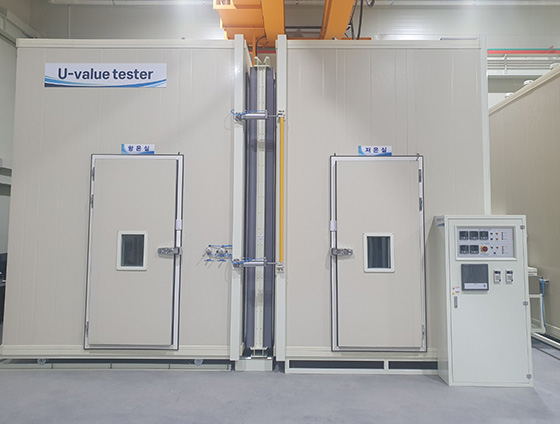

단열시험

저온실(실외) 0℃, 항온실(실내) 20℃로 구성된 온도 조건에서 건축자재의 열 관류율을 측정하는 시험임.

관련규격

  • KS F 2277 건축용 구성재의 단열성 측정방법
  • KS F 2278 창호의 단열성 시험

시료크기

  • 1. 1 000 mm(W) × 2 100 mm(H)
  • 2. 1 100 mm(W) × 2 200 mm(H)
  • 3. 2 000 mm(W) × 2 000 mm(H)
  • 4. 2 400 mm(W) × 2 400 mm(H)

요구성능

지역
부위
 평균관류율(W/m2K)
중부1 중부2 남부 제주 비고
공동주택 창 외기에 직접면함 0.90 0.90 1.00 1.50
외기에 간접면함 1.20 1.50 1.70 1.70
공동주택 외 창 외기에 직접면함 1.30 1.50 1.80 2.20
외기에 간접면함 1.60 1.90 2.20 2.80
세대 현관문
및 방화문		 외기에 직접면함 1.4
외기에 간접면함 1.8
거실 내 방화문 1.4

시험품목

  • 문
  • 셔터
  • 창 / 커튼월
  • 건축자재

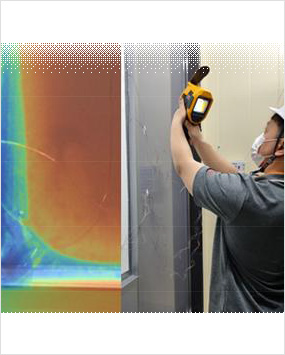

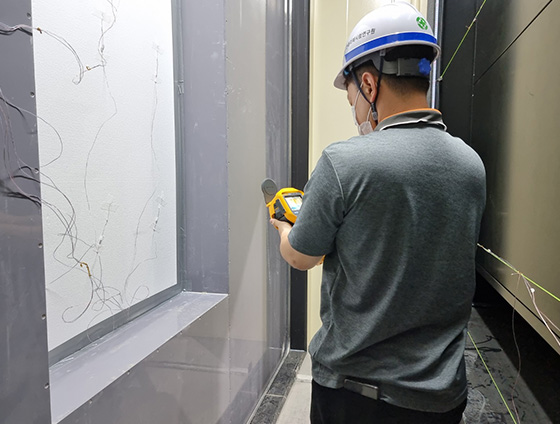

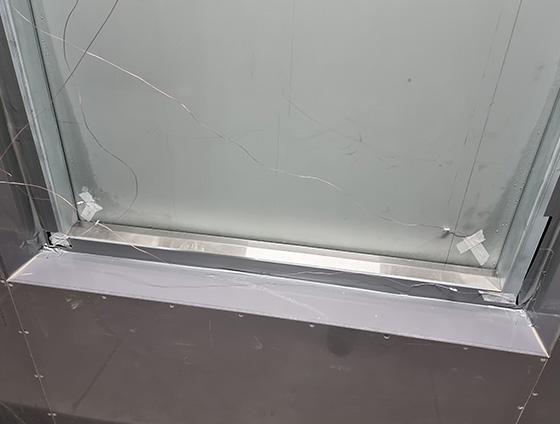

결로 방지 성능 시험

저온실(실외) 0 ℃∼ -20℃, 항온실(실내) 25℃로 구성된 온도 조건에서 창호의 결로 발생 여부와 상태, 온도저하계수(TDR)을 측정하는 시험임

관련규격

KS F 2295 창호의 결로 방지 성능 시험 방법

시료크기

  • 1. 1 000 mm(W) × 2 100 mm(H)
  • 2. 1 100 mm(W) × 2 200 mm(H)
  • 3. 2 000 mm(W) × 2 000 mm(H)
  • 4. 2 400 mm(W) × 2 400 mm(H)

온도조건

지역 지역구분
지역Ⅰ -20 ℃ 강화, 동두천, 이천, 양평, 춘천, 홍천, 원주, 영월, 인제, 평창, 철원, 태백
지역Ⅱ -15 ℃ 서울특별시, 인천광역시(강화 제외), 대전광역시, 세종특별자치시, 경기도(동두천, 이천, 양평 제외), 강원도(춘천, 홍천, 원주, 영월, 인제, 평창, 철원, 태백, 속초, 강릉 제외), 충청북도(영동 제외), 충청남도(서산, 보령 제외), 전라북도(임실, 장수), 경상북도(문경, 안동, 의성, 영주), 경상남도(거창)
지역Ⅲ -10 ℃ 부산광역시, 대구광역시, 광주광역시, 울산광역시, 강원도(속초, 강릉), 충청북도(영동), 충청남도(서산, 보령), 전라북도(임실, 장수 제외), 전라남도, 경상북도(문경, 안동, 의성, 영주 제외), 경상남도(거창 제외), 제주특별자치도

요구 성능

대상부위 TDR값 (AL창)
20 지역Ⅱ 10
출입문 현관문 /
대피공간 /
방화문		 문짝 0.30 0.33 0.38
문틀 0.22 0.24 0.27
외기에 직접 접하는 창 유리 중앙부위 0.16 (0.16) 0.18 (0.18) 0.20 (0.24)
유리 모서리부위 0.22 (0.26) 0.24 (0.29) 0.27 (0.32)
창틀 및 창짝 0.25 (0.30) 0.28 (0.33) 0.32 (0.38)

시험품목

  • 문
  • 창 / 커튼월

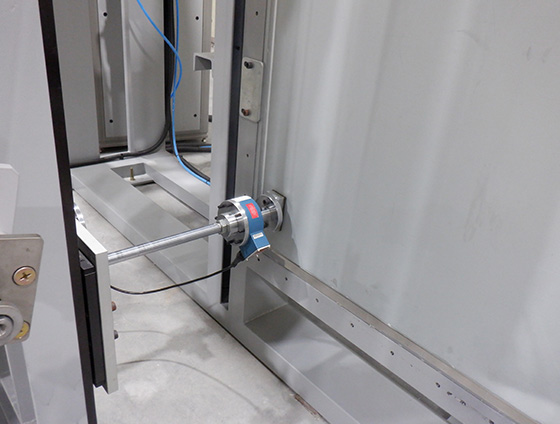

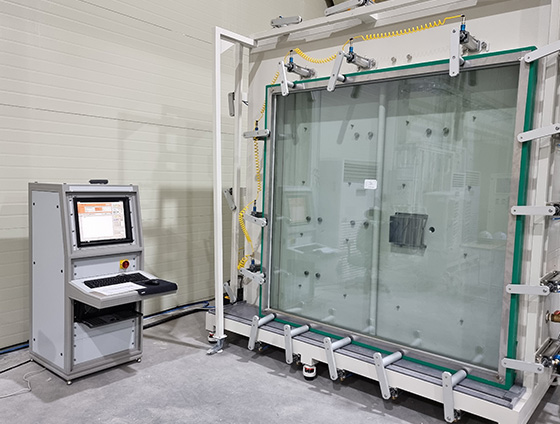

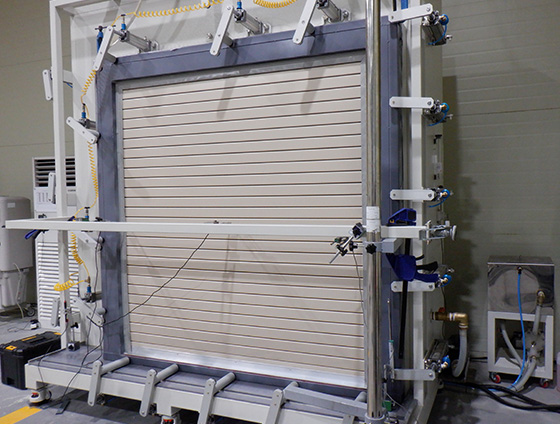

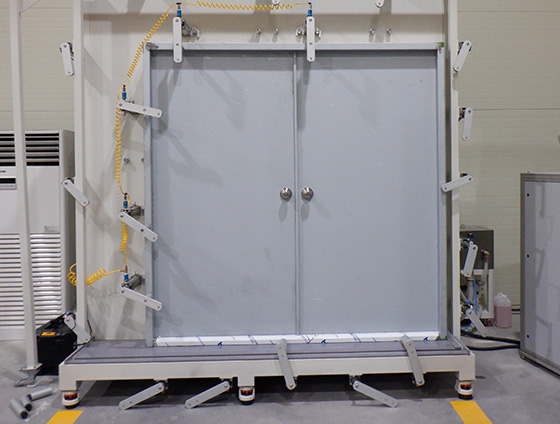

기밀 / 수밀 / 내풍압시험

건축자재의 기밀성, 수밀성, 내풍압성을 측정하는 시험임.

관련규격

  • KS F 2292 창호의 기밀성 시험
  • KS F 2293 창호의 수밀성 시험
  • KS F 2296 창호의 내풍압 시험

시료크기

  • 1. 1 000 mm(W) × 2 100 mm(H)
  • 2. 1 100 mm(W) × 2 200 mm(H)
  • 3. 2 000 mm(W) × 2 000 mm(H)
  • 4. 2 400 mm(W) × 2 400 mm(H)

시험 방법

구분 시험방법 측정조건 측정조건
기밀성 실내외 압력차를 가하여 누기되는공기의 양 측정(KS F 2292) 10Pa/30Pa/50Pa/100Pa 을 순차적으로 가압하여 시험함. ㎥/㎡·h & 등급
수밀성 실내외 압력차및 물 분무를 통한 누수발생 여부 관찰(KS F 2293) 100Pa/150Pa/250Pa/350Pa/500Pa 등급 &각압력별 누수위치/현상정도
내풍압성 실내외 압력차를 가하여 창호 프레임 및 유리의 변위량 측정(KS F 2296) 풍압등급 / 시공되어 지는 현장의 설계풍하중을기준으로 함. 등급 or 압력 &각압력별 변위량

시험품목

  • 문
  • 셔터
  • 창 / 커튼월
  • 건축자재

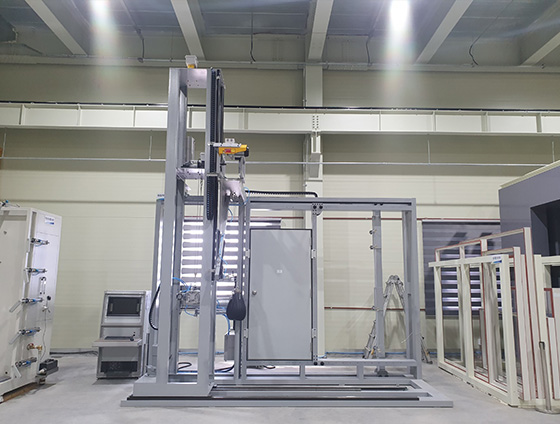

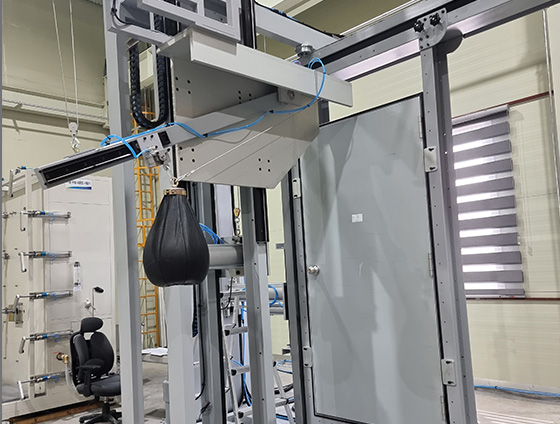

침입 저항 시험

침입자의 강제 진입에 대한 저항성을 평가하는 시험임.

관련규격

  • KS F 2637 문 창 셔터의 침입 저항 시험방법 동하중 재하시험
  • KS F 2638 문 창 셔터의 침입 저항 시험방법 정하중 재하시험

시료크기

최대크기 2 400 mm(W) × 2 400 mm(H)까지 가능함.

시험 방법

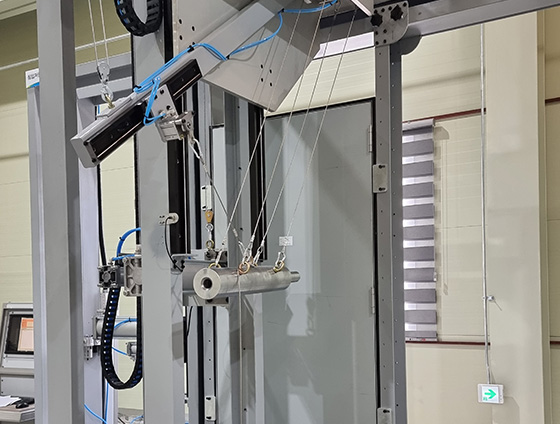

동하중 재하시험 KSF 2637
낙하 물체 낙하 높이 허용치
창문 연질체 300mm 10mm 이하의 Gap
시험체의 파손X
출입문 강성체 165mm 10mm 이하의 Gap
시험체의 파손X
연질체 800mm
셔터 강성체 165mm 10mm 이하의 Gap
시험체의 파손X
연질체 800m
정하중 재하시험 KS F 2638
F1하중 F2하중 F3하중
창문 하중 1 kN 1.5 kN 1.5 kN
허용치 변형량 10 mm 이하 변형량 20 mm 이하 변형량 15 mm 이하
출입문 하중 3 kN 3 kN 3 kN
허용치 변형량 10 mm 이하 변형량 20 mm 이하 변형량 10 mm 이하
셔터 없음

시험품목

  • 문
  • 셔터
  • 창 / 커튼월
